龍門加工中心是指主軸軸線與工作臺垂直設置的加工中心,主要適用于加工大型零件。有定梁式(橫梁固定、工作臺轉動),動梁式(橫梁上下移動、工作臺前后移動)動柱式(工作臺固動,龍門架移動),橋式(工作臺固定,橫梁移動)也有以上復合形式的多類龍門加工中心。加工的特性、能力、針對的產品加工用途也不完全一樣。

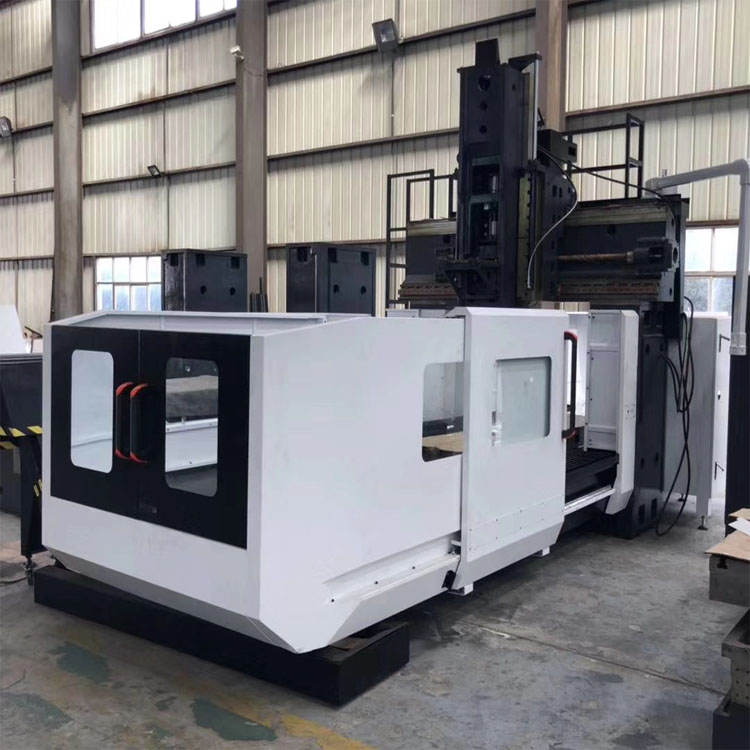

XK1610數控龍門加工中心

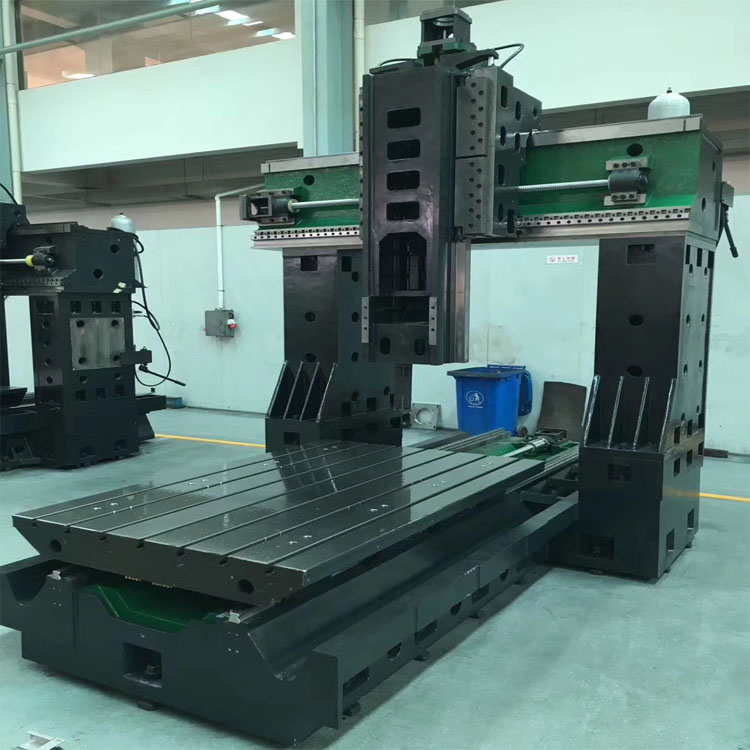

該型號龍門加工中心機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.采用龍門式跨式結構，結構經三維變徑優化處理，減輕了機床強力切削時產生的震動、使機床剛性更好。橫梁采用梯形式設計，剛性強結構好比較適合強力重切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z選用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
6.我公司作為專業的龍門加工中心廠家還可以依據客戶零部件的加工要求為客戶量身定制龍門加工中心，歡迎來電咨詢：18063225898王經理。
XK1610數控龍門加工中心主要參數：
型號 | 單位 | XK1610 |
X軸行程 | mm | 1600 |
Y軸行程 | mm | 1000 |
Z軸行程 | mm | 700 |
龍門*大寬度 | mm | 1200 |
工作臺 | mm | 1800x860 |
工作臺載重 | K g | 3000 |
主軸端面至工作臺面 | mm | 150-850 |
T型槽數*槽寬 | mm | 5*22/170 |
主軸錐度 | type | BT50 |
*高轉速 | rpm | 4000/6000 |
齒形帶 |
| 1:1.5 |
主軸功率 | kw | 15/18.5 |
XYZ快速移動 | m | 12/12/10 |
定位精度 | mm | 500/+0.005 |
重復定位精度 | mm | 500/+0.003 |
配重系統 |
| 氮氣平衡 |
機床外形尺寸（約） | mm | 5000*2600 |
機床凈重（約） | T | 13 |
