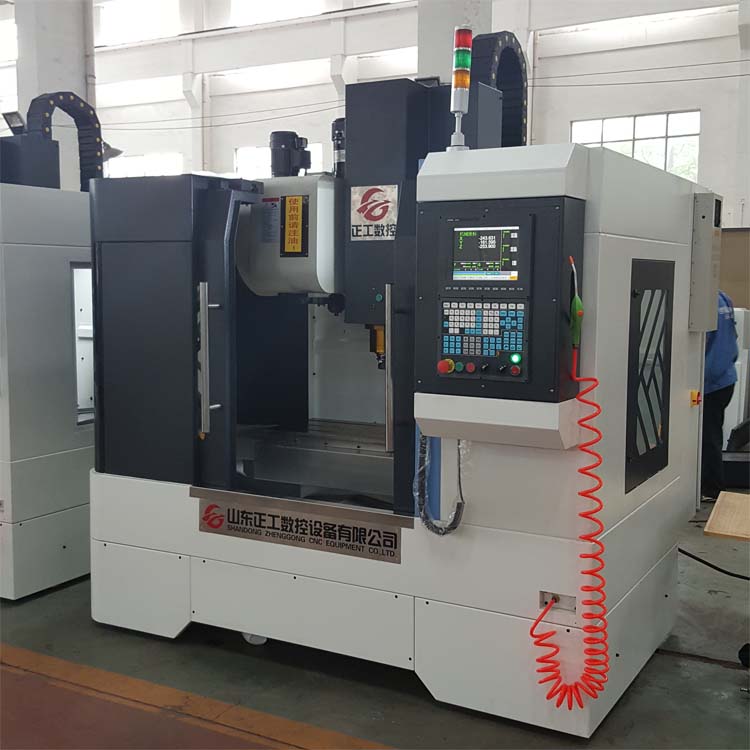

VMC650小型硬軌加工中心
時間:2018-03-26 來源:山東正工數控設備有限公司
VMC650小型硬軌加工中心是一款小型加工中心，該機床導軌形式采用硬軌形式，該導軌形式工藝復雜，需要手工刮研并進行貼塑處理導軌面，適合切削量大、剛性高的工件大批量生產。
VMC650小型硬軌加工中心設計優點：
VMC650小型加工中心X、Y、Z軸進給均采用硬軌設計，三軸導軌滑動面均經高頻淬火處理，再經精研磨，皆配合氟素樹脂TURCITEB并使每一處貼面均受完全潤滑，大大增加了機床導軌的使用壽命同時也增加了機床精度的穩定性
VMC650小型硬軌加工中心配置：
標配為國產北京凱恩帝操作系統 （高速高精、四軸聯動）
1.臺灣健椿/臺灣普森 主軸（皮帶式傳動）
2.臺灣律庭/臺灣上銀 絲桿 （C3級）
3.硬軌：滑動面貼塑（硬度55°以上）
5.德國FAG/日本NSK軸承 （P4級）
6.臺灣岡田或圣杰斗笠式刀庫 （容量16T）
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
10.手持氣槍/手持水槍
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
可根據客戶要求進行專業設計開發，產品的配置不同價格也不同
標配機型屬于經濟型適用于做產品，做模具的客戶建議選用配置高一點的系統！
可以選配的數控系統：臺灣新代，日本發那科系統、日本三菱系統、德國西門子系統
可選擇裝配分度頭：可加裝第四軸、第五軸分度頭（支持進口或國產）
VMC650小型硬軌加工中心技術參數：
機型 | 規格 | VMC650 |
X坐標行程 | mm | 700 |
Y坐標行程 | mm | 400 |
Z坐標行程 | mm | 450 |
工作臺規格 （長） | mm | 860 |
工作臺規格 （寬） | mm | 400 |
工作臺最大載重 | kg | 300 |
主軸中心至立柱導軌面 | mm | 475 |
主軸端面至工作臺平面 | mm | 100-550 |
X、Y、Z切削進給量 | mm/min | 1-4000 |
X、Y、Z快速移動速度 | m/min | 12/12/10 |
主軸轉速范圍 | r/min | 50-8000 |
主軸錐孔 |
| BT40 |
主軸電機 | kw | 5.5 |
X、Y、Z伺服電機 | kw | 1.5/1.5/1.5 |
工作臺T型槽/槽寬/槽距 | mm | 5/18/75 |
定位精度 | mm | +0.005 |
重復定位精度 | mm | +0.003 |
機床輪廓 長/寬 | m | 2.7/2.2/2.5 |
機床重量 | T | 4.3 |
