VMC650小型加工中心
時間:2017-09-23 來源:山東正工數控設備有限公司
VMC650小型加工中心配置：
★控制系統：650加工中心標準配置為北京凱恩帝KND1000總線絕對值系統
選配：臺灣新代21MA系統(帶圓弧插補，利于做曲面球面的光潔度)、日本發那科系列，德國西門子808, 828D, 840D系列
★電機與驅動器：北京凱恩帝原裝、臺灣新代系統原裝，日本安川、發那科、德國西門子
★主軸：高剛性、高速主軸：選用原裝臺灣羅翌主軸。
主軸裝配精密級日本NSK軸承、可重切削，最高轉速可達10000r/min。
★絲桿：臺灣上銀，絲桿經特殊定制為加長螺母，預緊力可達為4.5T。采用進口高精度鎖緊螺母，確保了機床的定位精度和重復定位精度。
★軸承：日本NSK原裝，便于保養，檢查.
★選用伺服斗笠式刀庫：標準配置，獨創滾珠式凸輪機構，分割精度高，故障率低。分離式持刀夾同刀盤支撐，長期保持刀桿垂直度、間隙，取刀動作順暢，適合高速換刀。
★臺灣原裝北距品牌，圓盤(機械手)刀庫：選配型，機械手換刀，點對點換刀僅1.7秒。
★硬軌加工中心：高強度消失模鑄造成型，內部金相組織穩定，滑動面貼塑，寬實的機床底座及加寬加長的床鞍、負荷全支撐的優化設計，結構符合材料力學的設計理念，確保了機床在強力切削及重負載能力。
★線軌加工中心：臺灣上銀滾柱線軌、滑塊經特殊定制，滿足了客戶速度快、精度高的加工要求外，還可以進行強力切削。
★專業的激光檢測：高精度螺距補償，各傳動軸均采用高精度激光鐳射進行檢測優化補償使各軸定位精度更加準確，是高精度零件加工的首選。
★可選配件：高速直聯主軸、12000轉、主軸中心出水，圓盤(機械手)刀庫，加裝第四軸、五軸，數控分度盤，螺旋式排屑器鏈條式排屑器，主軸油冷機。
可根據客戶加工要求專業定制設計開發。
VMC650加工中心技術參數：
機型 | 規格 | VMC-650 |
X坐標行程 | mm | 650 |
Y坐標行程 | mm | 450 |
Z坐標行程 | mm | 450 |
工作臺規格 （長） | mm | 860 |
工作臺規格 （寬） | mm | 430 |
工作臺最大載重 | kg | 300 |
主軸中心至立柱導軌面 | mm | 475 |
主軸端面至工作臺平面 | mm | 100-550 |
X、Y、Z切削進給量 | mm/min | 1-6000 |
X、Y、Z快速移動速度 | m/min | 24/36 |
主軸轉速范圍 | r/min | 50-8000 |
主軸錐孔 |
| BT40 |
工作臺T型槽/槽寬/槽距 | mm | 5/18/75 |
定位精度 | mm | 300±0.005 |
重復定位精度 | mm | 300±0.003 |
機床輪廓 長/寬 | m | 2.7/2.2/2.5 |
機床重量 | T | 4.8 |

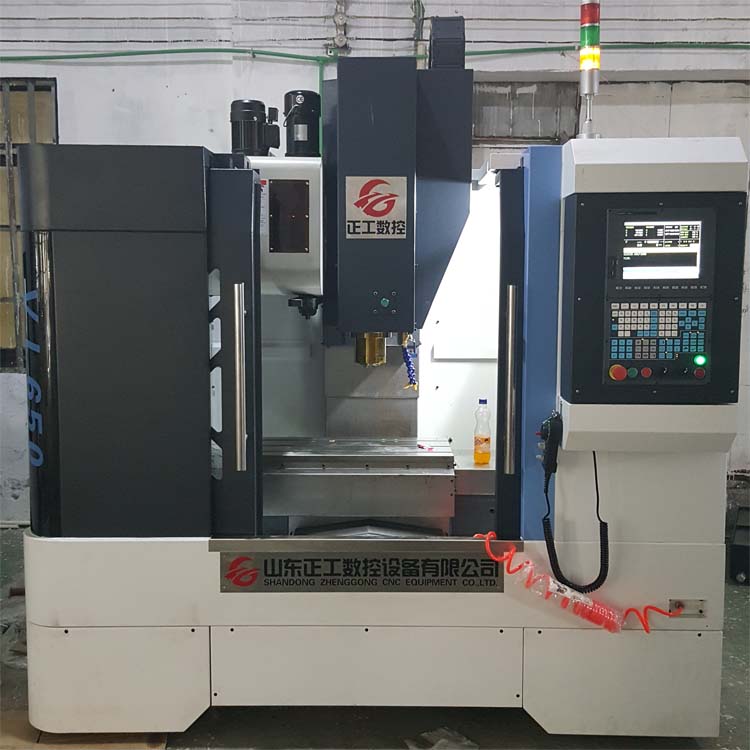

VMC650加工中心配16把圓盤刀庫，臺灣新代系統
vmc650加工中心配16把圓盤刀庫，北京凱恩帝系統
